反應原理
設計不同玻璃化溫度的丙烯酸單體以及功能性單體配比，通過自由基引發劑引發，進行自由基共聚反應，可以合成具備多種功能的丙烯酸酯高分子聚合物。該聚合物具有較好的初粘性和經時粘性，可用作粘合劑，且具備很強的耐候性、耐熱性以及耐水性，廣泛應用于手機、家電、汽車、醫療儀器制造等工業制造領域。
聚合反應完成之后，也可以添加一定比例的增粘樹脂，以及阻燃劑、導電粒子等各類增加功能的添加劑，使膠粘劑具有除了粘結功能以外的多種功能特性。
為了使丙烯酸聚合物具備涂布加工流動性，需要在膠帶涂布制作過程中加入交聯劑（例如，異氰酸酯或環氧基樹脂），以使丙烯酸聚合物具有 3D 網狀結構。 實現高分子聚合物的涂布加工流動性和涂布加工完成后的內聚力的平衡。
反應單體
|
單體類型 |
化學名〔英文縮寫〕 |
分子 |
玻璃化溫度Tg（℃） |
|
主單體 |
丙烯酸丁酯〔BA〕 |
CH2=CHCOOC4H9 |
-22 |
|
丙烯酸乙酯〔EA〕 |
CH2=CHCOOC2H5 |
|
|
|
丙烯酸異辛酯〔2-EHA〕 |
CH2=CHCOOCH2CH(C2H5)C4H9 |
-70 |
|
|
共聚單體 （提高內聚力） |
醋酸乙烯酯〔VAc〕 |
CH2=CHOCOCH3 |
32 |
|
丙烯腈〔AN〕 |
CH2=CHCN |
97 | |
|
苯乙烯〔St〕 |
CH2=CHC6H5 |
100 | |
|
異丁烯酸甲酯〔MMA〕 |
CH2=C(CH3)COOCH3 |
-50 | |
|
官能基單體 （引入 —COOH —OH 架橋基團） |
丙烯酸〔AA〕 |
CH2=CHCOOH |
106 |
|
甲基丙烯酸 〔MAA〕 |
CH2=C(CH3)COOH |
228 | |
|
丙烯酸-2-羥乙基酯〔2-HEA〕 |
CH2=CHCOOCCH2CH2OH |
-60 | |
|
甲基丙烯酸-2-羥乙基酯〔2-HEMA〕 |
CH2=C(CH3)COOCH2CH2OH |
-12 | |
|
甲基丙烯酸二甲氨基乙酯〔DM〕 |
CH2=C(CH3)COOCH2CH2N(CH3)2 |
-50 | |
|
丙烯酰胺〔AM〕 |
CH2=CHCONH2 |
165 | |
|
甲基丙烯酸縮水甘油酯〔GMA〕 |
CH2=C(CH3)COOCHCH-CH2 |
-82 |

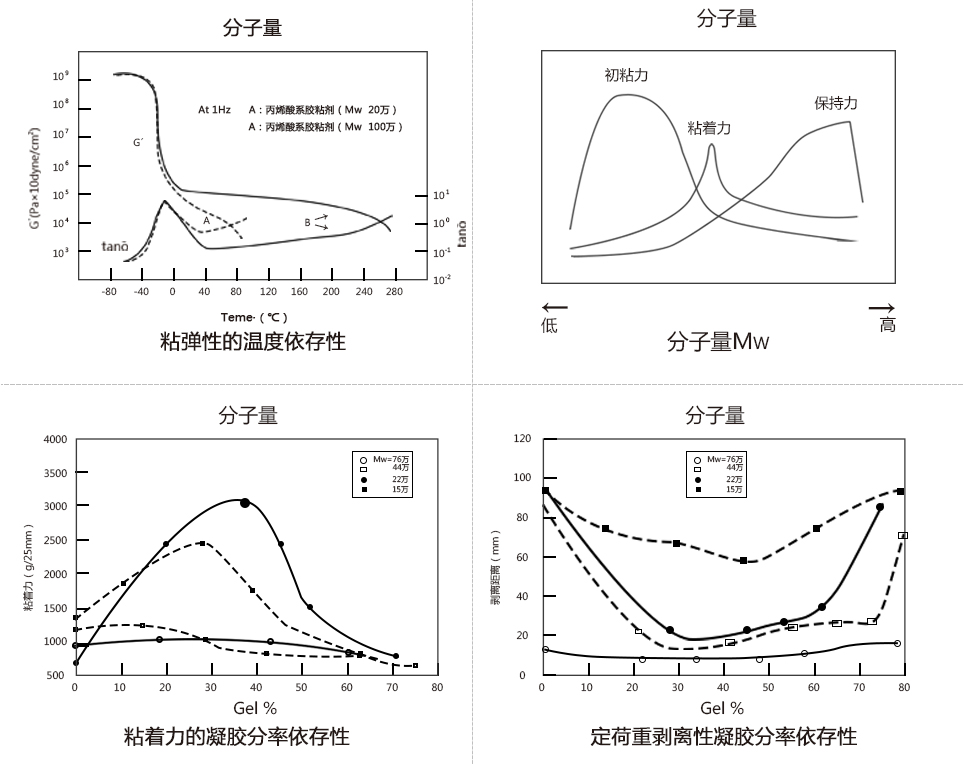

性能分析
